打印机排版约定
一.JSON打印排版格式（票据）
| 属性 | 值类型 | 值说明 | 说明 |
| type | string | title : 小票标题（居中，字体放大一倍） | string |
| text : 行字符打印内容 | 值为字符串或数组 | ||
| png : png图片base64编码数据或 URL下载链接 | 图片最大不超过6K | ||
| bmp : bitmap图片base64编码数据或 URL下载链接 | 图片最大不超过60K | ||
| qrcode : 二维码 | 最大512个字节 | ||
|
bc128 : 默认CODE128A bc128a : CODE128A bc128c : CODE128C |
CODE128A最大14个数字、大写字母组合； CODE128C在58mm打印机最多28个字符 |
||
| div_line : 以’-’的行分割线 | 支持居中插入内容 | ||
| div_star : 以’*’的行分割线 | 支持居中插入内容 | ||
| cut : 切刀指令，对应cont全切、半切; |
0：全切 1：半切 |
||
| plugin : 开钱箱 | |||
| align | string |
left : 居左，默认属性 center : 居中 right : 居右 |
行对齐方式属性 |
| bold | boolean |
true : 加粗 false : 不加粗（默认属性） |
字体加粗属性；不需要加粗可以不添加 |
| size | string |
由两个数字组成，如”11”, type对应类型不同：text（“AB” 即设置倍宽为4倍，倍高为3倍） A是倍宽倍数，取值0-7，默认0 B是倍高倍数，取值0-7，默认0 qrcode（值为“01” - “09”， 默认”04”） bc128 （“AB” 即 A对应宽度，B对应高度） A：条码宽度 1-6，默认2 B：代表条码高度，B=0-9，H=（b+1）*3mm，默认2 |
字体、二维码、条码尺寸属性 |
| thead | array/object |
key 表头内容 value 列宽占比 |
|
| tbody | array | 多列表格内容 内容为数组 |
|
| both_sides | array | 数组支持两个字符串对象（第一个字符串对象左对齐， 第二个字符串对象右对齐；如： [“收款金额”,”258.00”] ） | 打印内容 |
| cont | string/array |
text : 可以为字符串或数组，数组支持两个字符串 对象（第一个字符串对象左对齐， 第二个字符串 打印内容对象右对齐；如： [“收款金额”,”258.00”] ） |
打印内容 |

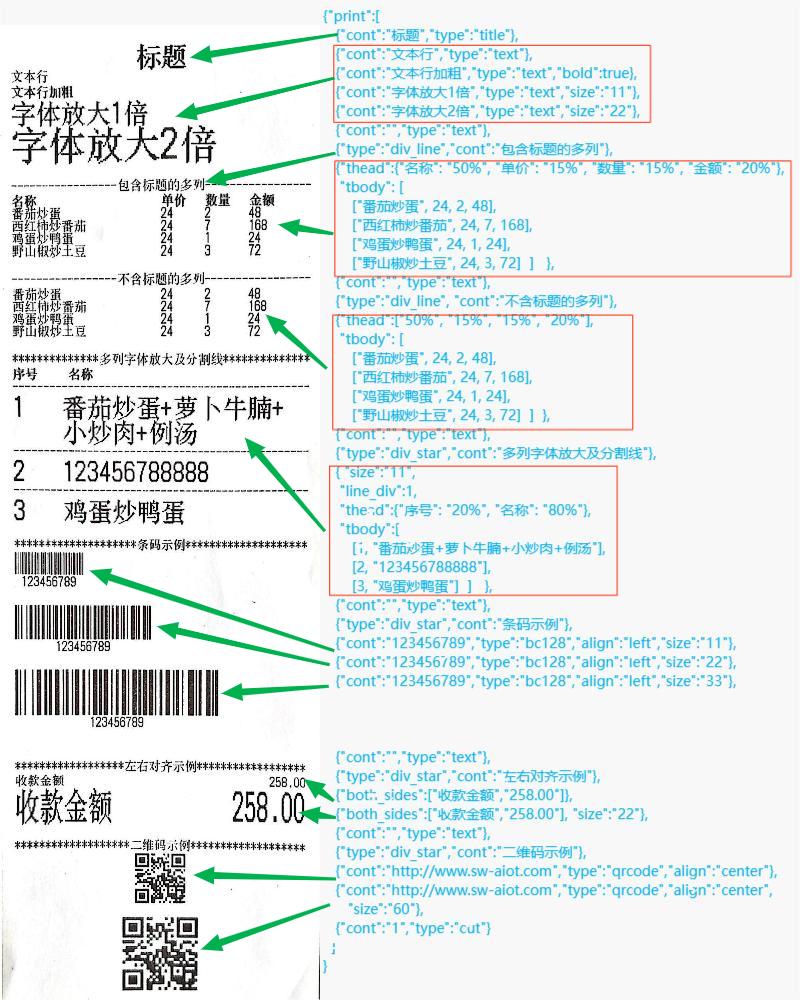

JSON排版示例图（点击放大）
二.JSON打印排版格式（标签）
| 属性 | 参数类型 | 说明 | |
| 标签参数 | SIZE | Array | 整个标签的尺寸：宽、高， 单位为毫米（mm） 例："SIZE":[76, 130] 为 宽度 76mm，高度 130mm 的标签 |
| DIRECTION | Number | 标签内容方向（针对出纸方向），值为 0 或 1 | |
| DENSITY | Number | 打印浓度： 值范围 1-15 | |
| SOUND | Number | 蜂鸣器响次数；可选参数，包含本参数则打印同时蜂鸣器响 | |
| 打印内容 (公共属性) |
label | Array | 标签内容 每一个元素为一个 JSON 数组单元 |
| type | string | 元素类型： "TEXT" 文本 "QRCODE" 二维码 "BC128" 条码，BC128 格式 "BAR" 线条 "BITMAP" 位图（支持） |
|
| x | Number | 元素在标签上水平起始坐标（左上角为坐标原点），单位为 （dot） 1mm = 8 dot | |
| y | Number | 元素在标签上垂直起始坐标（左上角为坐标原点），单位为 （dot） 1mm = 8 dot | |
| cont | String | 打印内容 | |
| r | Number | 元素旋转角度： 0 90 180 270 | |
| 元素专有属性 | TEXT | w 宽度放大倍数，Number类型，值为 0 - 8 h 高度放大倍数，Number类型，值为 0 - 8 |
|
| QRCODE | "e" 二维码容错级别，默认"M" 即可 w 每个小方块的宽度，Number类型 | ||
| BC128 | h 条码高度，单位 dot ，Number类型 show 是否显示字符， 值为 0 / 1 narrow 条码窄线条宽度，单位 dot， 默认 1 wide 条码宽线条宽度，单位 dot， 默认 1 | ||
| BAR | w 线条宽度 ， Number类型 h 线条高度 ，Number类型 | ||
| BITMAP | 支持位深度为 1 的 bmp 位图（可用Windows 自带画图工具生成）,内容为图片的Base64数据 |
三.XML内容解析
| 标签对象 | 说明 | 备注 |
| <BR> | 换行符 | 每一行结尾均需包含换行符 |
| <CUT> | 切刀指令 | 带切刀机型有效 |
| <IMG></IMG> | Bitmap图片的base64编码 | 仅支持8位灰度位图，Base64编码后不超过6KB |
| <PLUGIN> | 开钱箱指令 | 支持钱箱接口机型有效 |
| <CB></CB> | 放大1倍并居中 | 字符有效 |
| <B></B> | 放大一倍 | 字符有效 |
| <L></L> | 字体变高一倍 | 字符有效 |
| <W></W> | 字体变宽一倍 | 字符有效 |
| <QR></QR> | 二维码 | 单个小票仅支持一个二维码 二维码最多支持256个字符 |
| <C></C> | 行内容居中 | 排版默认居左，即不包含<C>及<RIGHT>标签时居左 |
| <RIGHT></RIGHT> | 行内容居右 | |
| <BOLD></BOLD> | 字体加粗 | |
| <BC128_A></BC128_A> | CODE128码 | 最多支持14个数字及大写字母组合 |
| <BC128_C></BC128_C> | CODE128码 | 最多支持22个纯数字 |
注:
- 内容支持UTF-8 或 GBK 编码
- 单个任务XML总数据不超过10KB
- 对齐标签<RIGHT>、<C> 可与其他标签嵌套
- <BR>标签总是行最后一个标签
- 58mm打印机单行最多32个ASCII字符或16个汉字（一个汉字占2个ASCII字符宽度），80mm 打印机单行最多48个ASCII字符或24个汉字
示例 (仅供参考)
<CB>测试打印</CB><BR>
名称 单价 数量
金额<BR>
--------------------------------<BR>
羊肉串 10.0 10
100.0<BR>
炒刀削 10.0 10
100.0<BR>
河南烩面 10.0 10 100.0<BR>
牛肉炒刀削 10.0 10 100.0<BR>
红烧狮子头 10.0 10 100.0<BR>
凉拌西红柿 10.0 10 100.0<BR>
自然羊肉盖饭 10.0 10 100.0<BR>
--------------------------------<BR>
<BOLD> 备注：爆辣</BOLD><BR>
合计：xxx.xx元<BR>送货地点：江苏省南京市<BR>
<QR><C>http://www.sw-aiot.com</C></QR><BR>
联系电话：18888888888<BR>订餐时间：2021-10-28 17:11:11<BR><CUT></CUT><BR>
